اسپارک گپ (Spark Gap)
اسپارک گپ (Spark Gap) مورد استفاده در صنعت ارتینگ و حفاظت صاعقه معمولا از نوع GDT یا Gas Discharge Tube بوده و توانایی ایستادگی در برابر جریان صاعقه 10/350μS و جریان سوییچینگ 8/20μS حداکثر تا 100KA دارند.

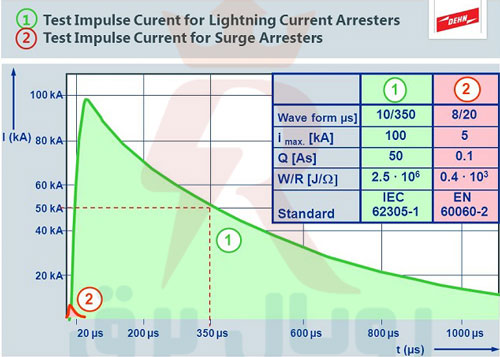

شکل موج 10/350μSو 8/20μS چیست؟به طور کلی باید گفت موج ضربه صاعقه با شکل 10/350μS شبیه سازی می شود و موج ضربه سوییچینگ با شکل 8/20μS شبیه سازی می گردد و تمام تجهیزات حفاظت در برابر این امواج بایستی توسط این شکل موج ها مورد تست و آزمون قرار بگیرند.این شکل موج شبیه سازی شده بیانگر دو پارامتر انرژی یک موج ضریه می باشد. عبارت اول اشاره به زمان بر واحد میکروثانیه داره که طول می کشد موج به مقدار 100 درصد خود برسد و عبارت دوم زمانی (بر حسب میکروثانیه) که طول میکشد موج به مقدار 50 درصد حداکثر خود کاهش پیدا کند.در شکل زیر شکل موج صاعقه و سوییچینگ را مشاهده می کنید.
مشخصات فنی اسپارک گپ (Spark Gap)

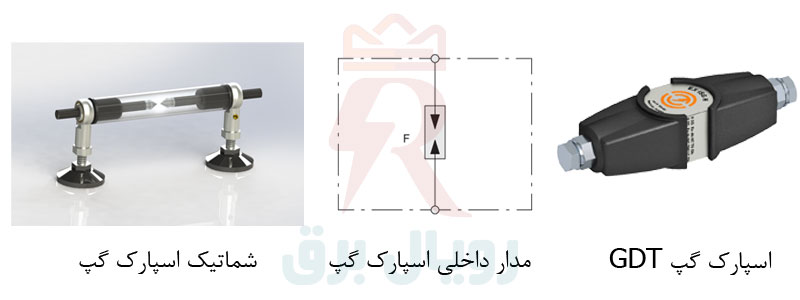

همانطور که در بالا گفته شد اسپارک گپ از دو الکترود داخل یک محفظه پر شده از گاز یا هوا تشکیل شده است که فاصله این دو الکترود از هم و همچنین مشخصات گاز بین دو الکترود ولتاژ شکست AC و DC اسپارک گپ را تعیین می کند.
ولتاژ شکست اسپارک گپ چیست؟میزان ولتاژی است مشخص بر حسب AC یا DC که تا قبل از رسیدن به اون سطح اسپارک گپ بصورت ایزوله یا مدار باز عمل کرده و به محض رسیدن ولتاژ به اون سطح اسپارک گپ بصورت اتصال کوتاه می شود.اسپارک گپ ها به طور کلی به دو دسته تقسیم می شوند:
1-اسپارک گپ معمولی یا SAFE که در محیط های غیر اشتعالی و ایمن استفاده می شوند.
2-اسپارک گپ ضد انفجار یا EX که در محیط های با قابلیت اشتعال استفاده می شوند.

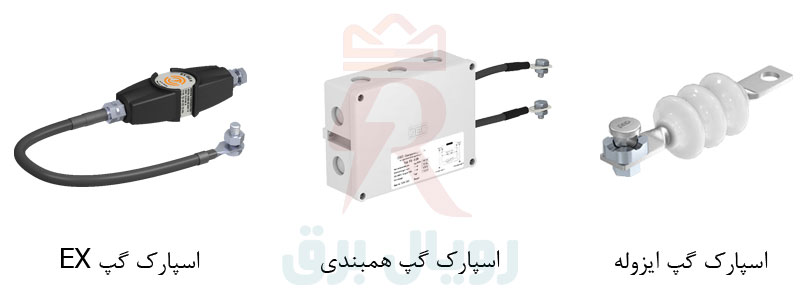

انواع اسپارک گپ (Spark Gap)
انواع مختلفی از اسپارک گپ در صنعت ارتینگ و حفاظت از صاعقه استفاده می شود:

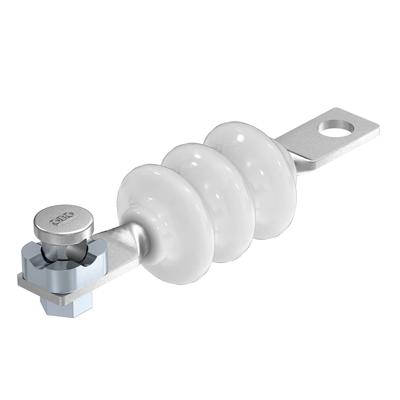

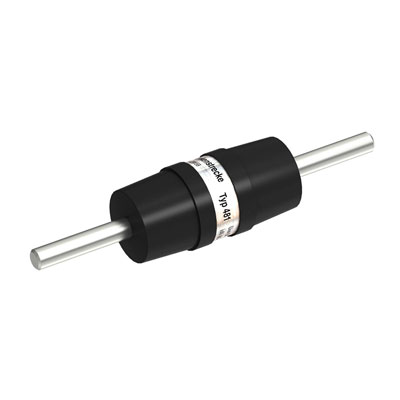

1-اسپارک گپ ایزوله یا اسپارک گپ حفاظتی: جهت جدا سازی دو سطح با پتانسیل مختلف استفاده می شود.

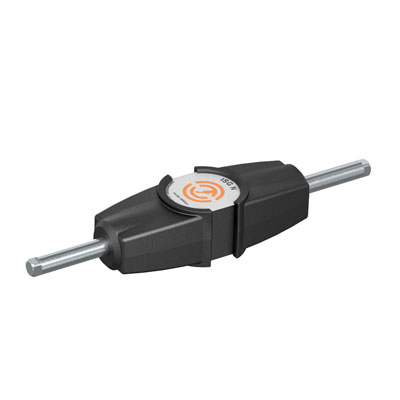

2-اسپارک گپ معمولی یا SAFE : جهت استفاده در محیط های ایمن استفاده می شود.

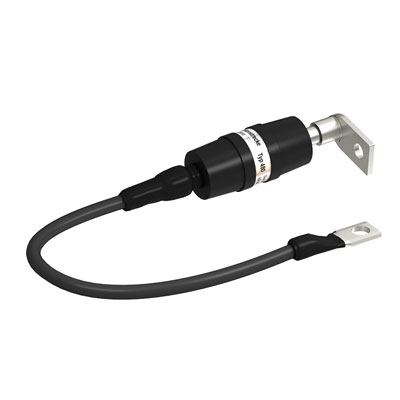

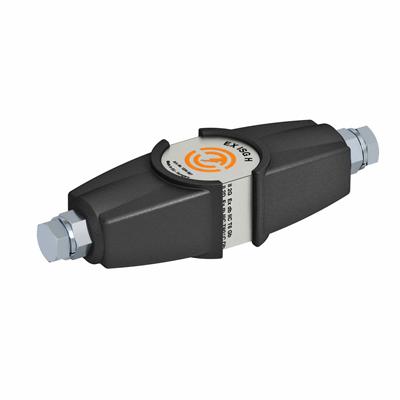

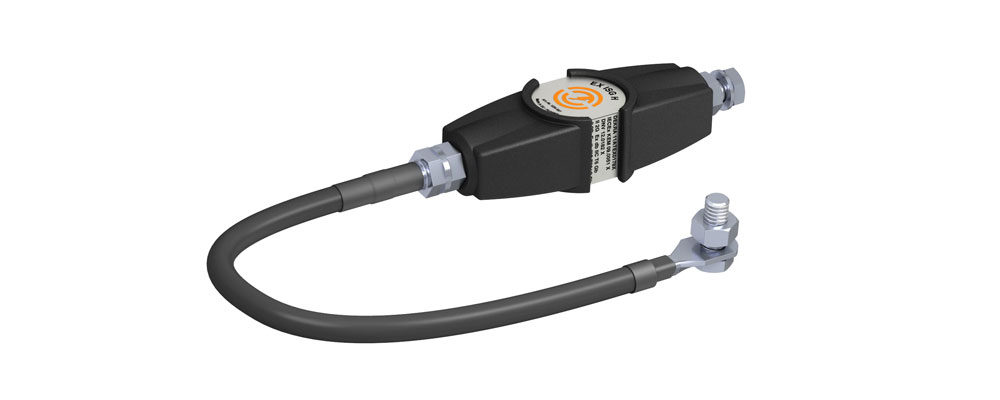

3-اسپارک گپ ضد انفجار یا EX : اسپارک گپ ضد انفجار یا Explosion proof جهت استفاده در محیط های مستعد انفجار مانند خطوط لوله پالایشگاه، پمپ بنزین و غیره استفاده می شود. در هنگام برخورد صاعقه به تاسیسات و یا لوله های نفت و گاز ولتاژ ایجاد می گردد که در صورت بروز جرقه بین دو لبه فلنج در محیط قابل انفجار خطرات جبران ناپذیری تاسیسات پیرامون را تهدید می نماید بنابراین با نصب اسپارک های ضد انفجار، آنها در یک زمان کوتاه فعال شده و با ایجاد مقاومتی بسیار کمتر از مقاومت دو لبه فلنج جریان اضافی را به سیستم ارت منتقل می نمایند، این عملکرد باعث می شود که جلوی انفجار در لوله ها گرفته شود.

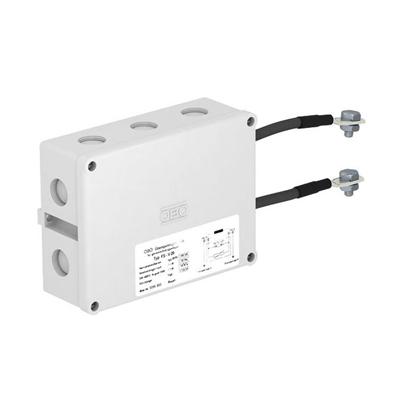

4-اسپارک گپ کوپلینگ سیستم ارت: جهت همبندی دو سیستم ارت مجزا استفاده می شود.
5-اسپارک گپ دفنی یا زیرخاکی: جهت استفاده در زیر خاک و بصورت مدفون در زمین استفاده می شوند.

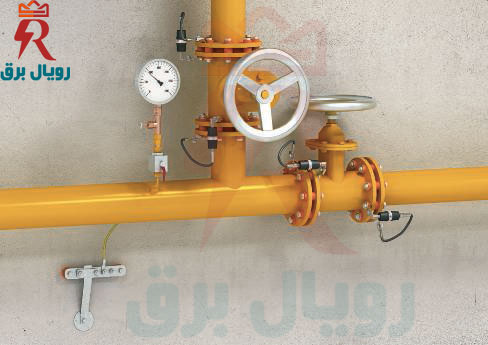

نحوه نصب اسپارک گپ (Spark Gap)
اسپارک گپ ها بصورت سری بین دو سطح مختلف نصب می شوند و جهت حفاظت نیازی به اتصال ارت ندارند.مثلا اسپارک گپ مخصوص خطوط لوله دوسر فلنج های عایقی نصب می شوند و در زمانی که ولتاژ دوسر فلنج در اثر صاعقه یا القا در خط لوله افزایش یابد با هم پتانسیل سازی دوسر فلنج از ایجاد جرقه و ایجاد انفجار جلوگیری می کند.
کاربرد اسپارک گپ (Spark Gap)
- جداسازی بخش های فلزی تاسیسات الکتریکی که قابلیت اتصال مستقیم به یکدیگر ندارند
- اتصال میان فلنج های نفتی و گازی دارای حفاظت کاتدی
- همبندی در سیستم های حفاظت در برابر صاعقه
- ایجاد همبندی بین دو سیستم ارتینگ
- کاربران می توانند از این تجهیزات به عنوان یک معیار برای صرفه جویی در اتصالات تفکیک کننده برای اهداف اندازه گیری و آزمایش استفاده کنند.
- جلوگیری از گذر ولتاژ باقی مانده علی الخصوص در سیستم های TT
