اسپارک گپ ضد انفجار مدل EX ISG H مناسب جهت استفاده در فلنج های عایقی در خطوط لوله واقع در محیط های انفجاری می باشد. اسپارک گپ سری EX ISG H قادر است جریان صاعقه و سوییچینگ تا سطح 100KA هدایت کند و سطح حفاظت عایقی در این سری کمتر از 1.25KV می باشد.

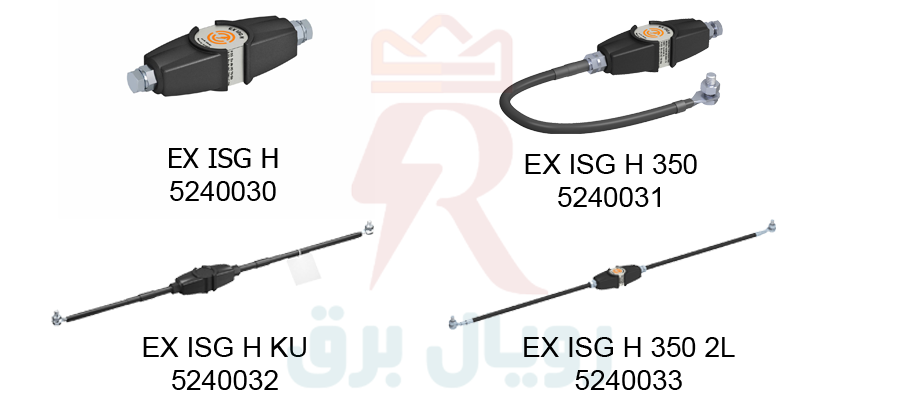

اسپارک گپ ضد انفجار سری EX ISG H در چهار مدل مختلف تولید می شود:

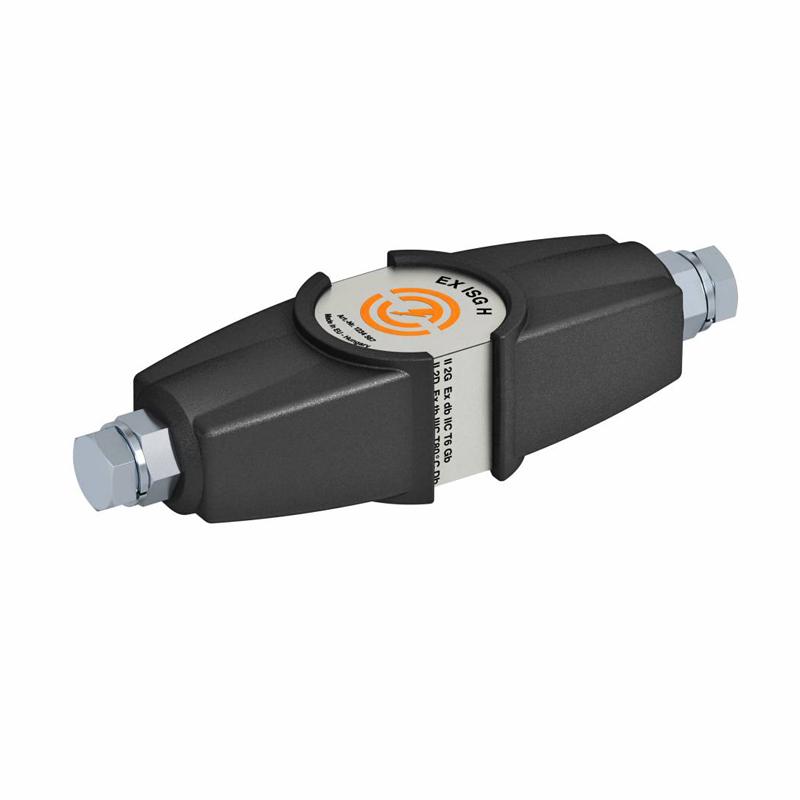

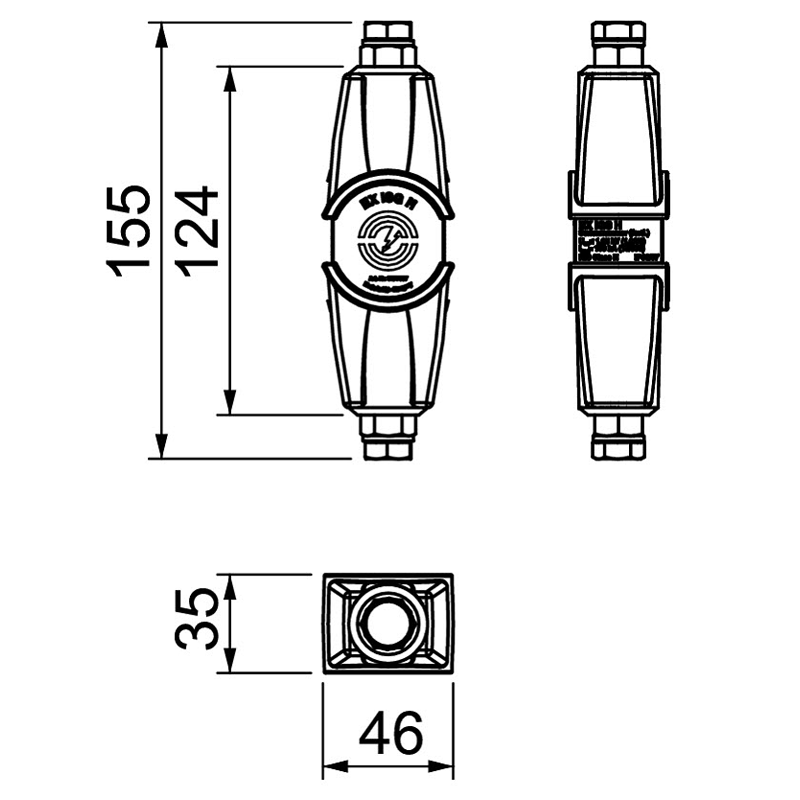

EX ISG H-5240030 بدون کابل

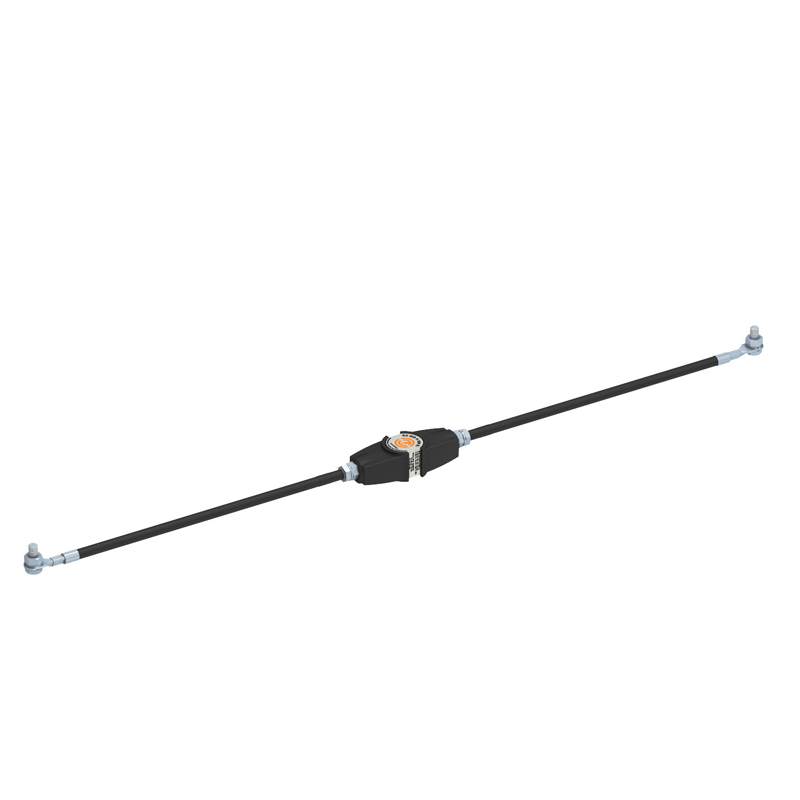

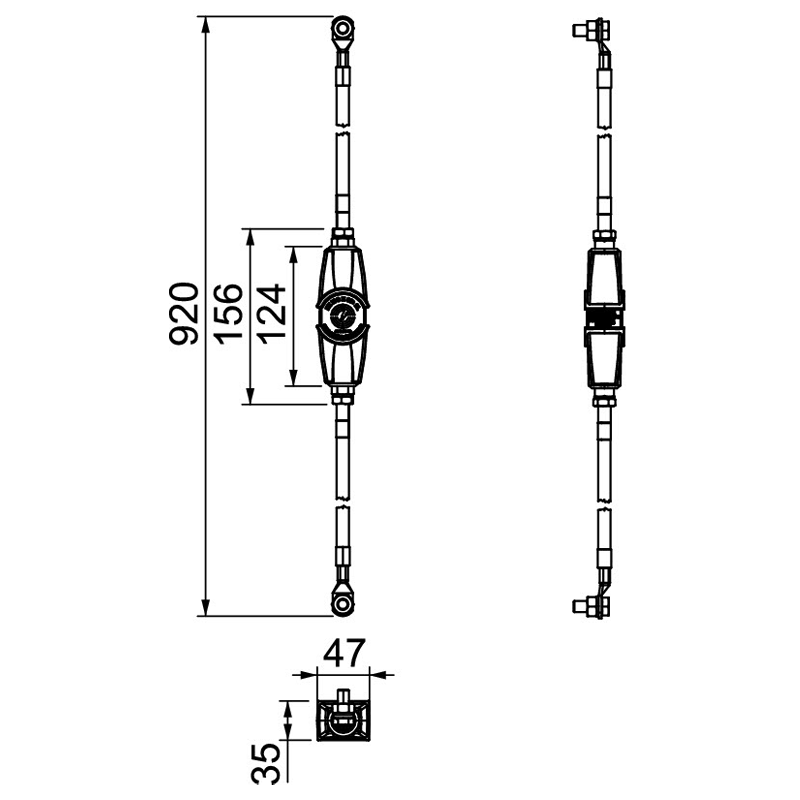

EX ISG H 350 2L-5240033 دارای دوطرف کابل با طول 35 سانتی متر

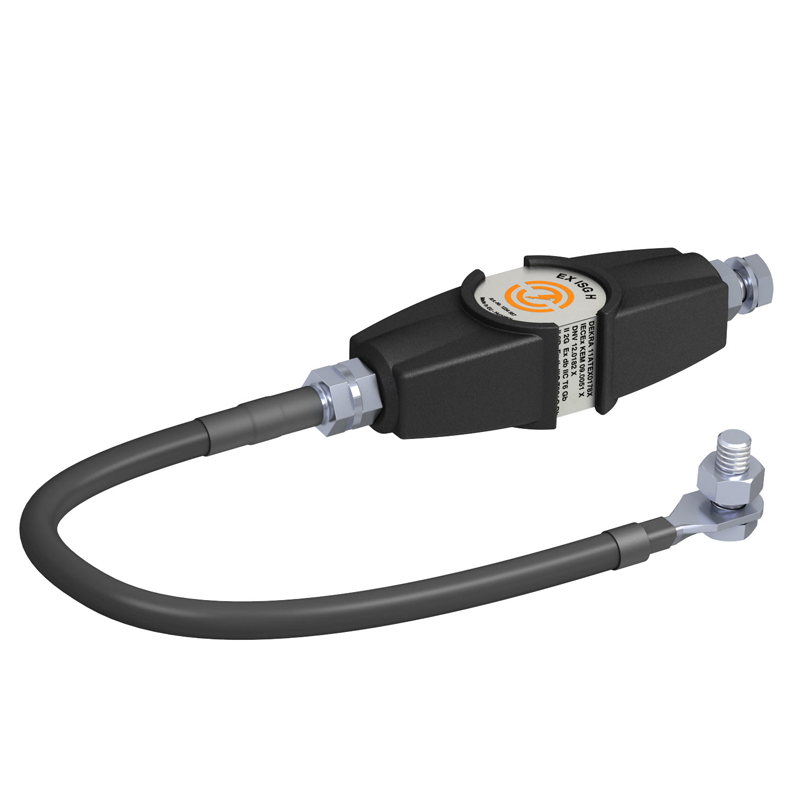

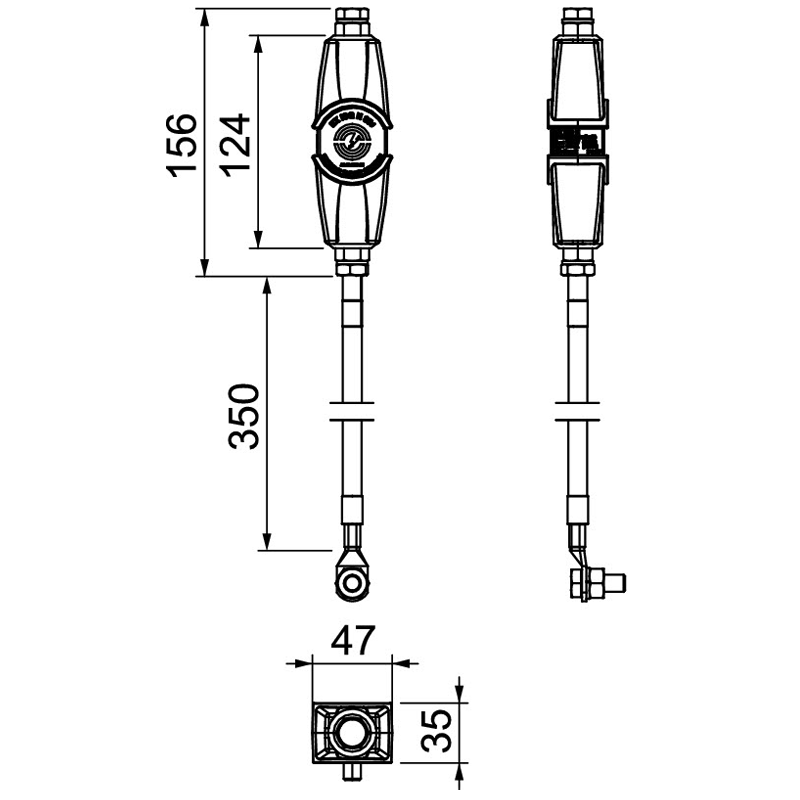

EX ISG H 350-5240031 دارای یک طرف کابل با طول 35 سانتی متر

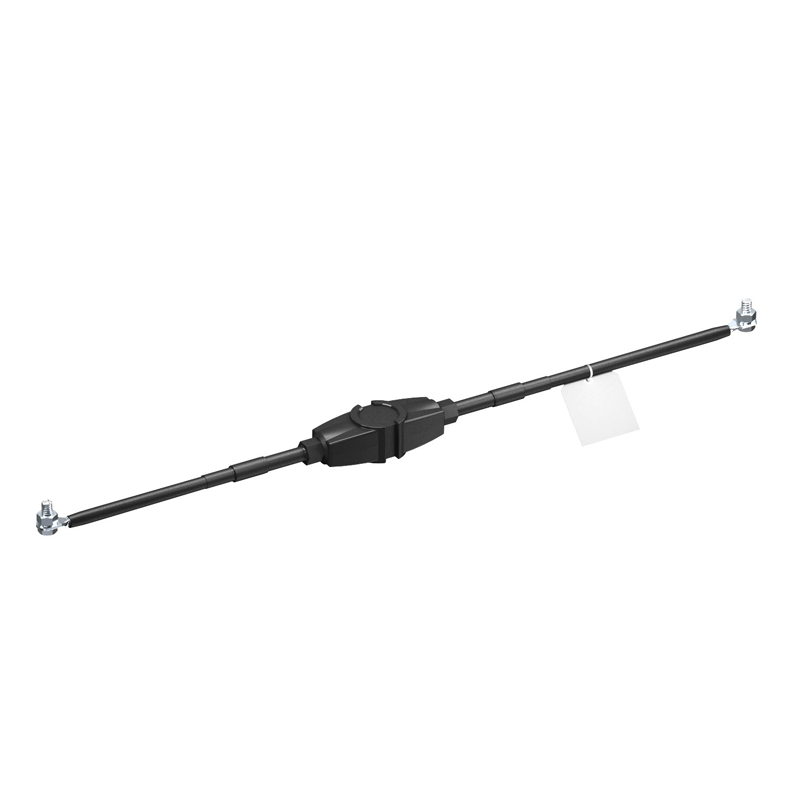

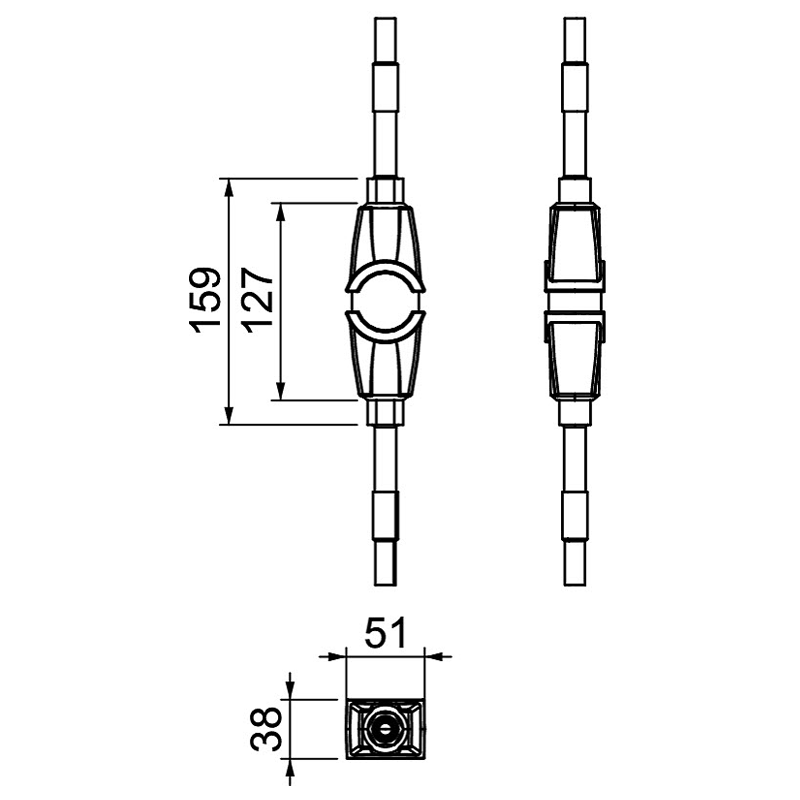

EX ISG H KU-5240032 دارای دوطرف کابل با طول 2000 سانتی متر
تراز حفاظت ولتاژ (Up): | 1.25KV |
جریان تخلیه نامی سوییچینگ(8/20): | 100KA |
جریان تخلیه نامی صاعقه(10/350): | 100KA |
جریان تخلیه کل سوئیچینگ(8/20): | 100KA |
جریان تخلیه کل صاعقه(10/350): | 100KA |
کنتاکت (آلارم) خروجی: | ندارد |
فلگ (پرچم): | ندارد |
ساختار ارستر: | کامپکت (یکپارچه) |
دیتاشیت ارستر EX ISG H کد 5240030 | 391 KB | |
دیتاشیت ارستر EX ISG H 350 کد 5240031 | ||
دیتاشیت ارستر EX ISG H KU کد 5240032 | 209 KB | |
دیتاشیت ارستر EX ISG H 350 2L کد 5240033 | 314 KB | |
گواهی نامه | 115 KB | |
راهنمای انتخاب ارسترهای ضد انفجار EX | 1108 KB | |
گواهی IECEx | 680 KB | |
گواهی DEKRA | 2257 KB | |
گواهی BET | 172 KB | |
گواهی DNV | 348 KB | |
راهنمای نصب | 7829 KB |
