سرج ارستر دیتا و مخابراتی

سرج ارستر های دیتا شامل ارسترهای دوربین مدار بسته، آنتن های رادیویی، شبکه کامپیوتری و مخابراتی، خطوط تلفن و شبکه و غیره می باشد.سرج ارستر دیتا و مخابراتی یا IT بسته به مدل توانایی حفاظت در برابر صاعقه با شکل موج 10/350μSو یا سوییچینگ با شکل موج 8/20μS را دارند.

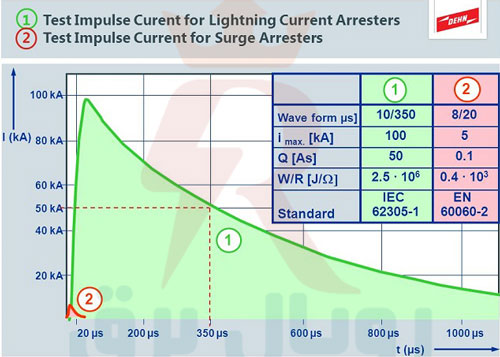

به طور کلی باید گفت موج ضربه صاعقه با شکل 10/350μS شبیه سازی می شود و موج ضربه سوییچینگ با شکل 8/20μS شبیه سازی می گردد و تمام تجهیزات حفاظت در برابر این امواج بایستی توسط این شکل موج ها مورد تست و آزمون قرار بگیرند.این شکل موج شبیه سازی شده بیانگر دو پارامتر انرژی یک موج ضریه می باشد. عبارت اول اشاره به زمان بر واحد میکروثانیه داره که طول می کشد موج به مقدار 100 درصد خود برسد و عبارت دوم زمانی (بر حسب میکروثانیه) که طول میکشد موج به مقدار 50 درصد حداکثر خود کاهش پیدا کند.در شکل زیر شکل موج صاعقه و سوییچینگ را مشاهده می کنید.

سرج ارستر دیتا و مخابراتی بسته به مدل ارستر در کلاس های B+C یا C+D و حتی کلاس B+C+D توانایی حفاظت در برابر پالس های الکترومغناطیسی صاعقه LEMP نفوذی از زون حفاظتی صفر LPZ0 تا زون حفاظتی سهLPZ3 را دارند و بخاطر این قابلیت به تنهایی و در کنار تجهیز مورد استفاده قرار می گیرند.

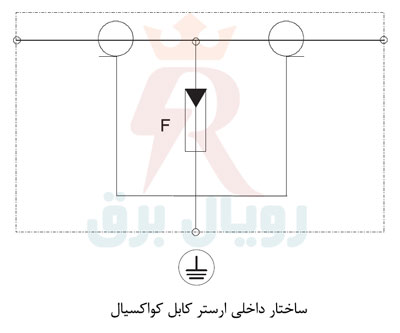

ساختار داخلی ارسترهای دیتا معمولا بصورت وریستور یا ترکیب وریستور با اسپارک گپ بسته به مدل و زون حفاظت دارد .سطح حفاظت ولتاژی ارستر دیتا معمولا کمتر از 0.7KV می باشد.

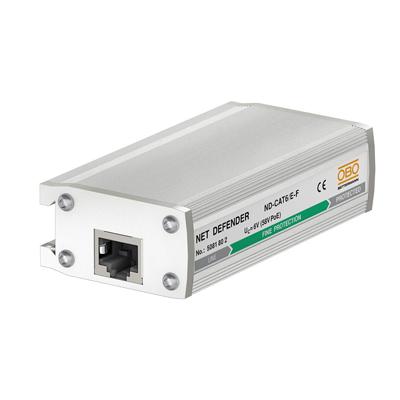

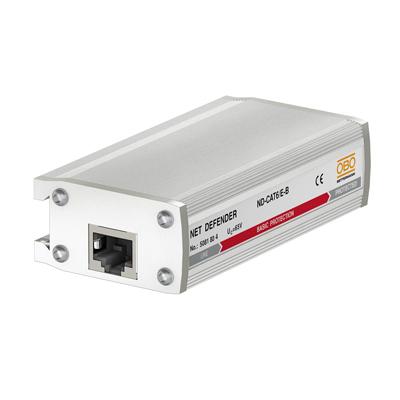

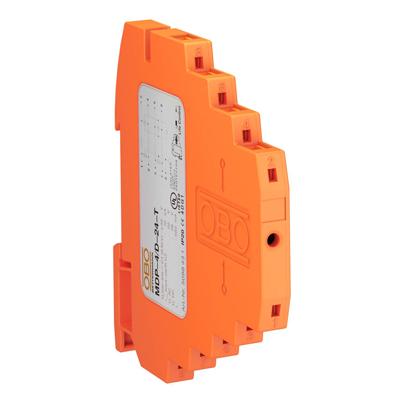

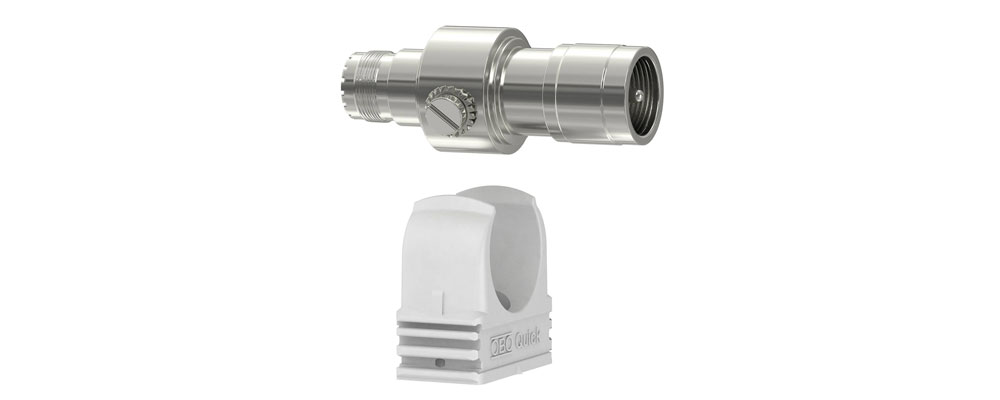

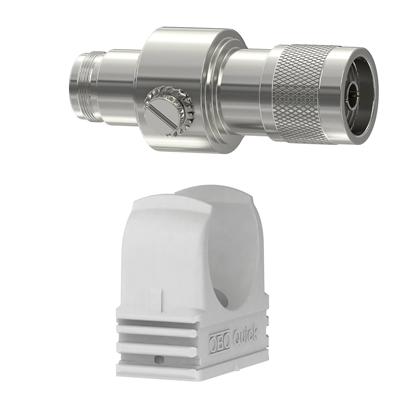

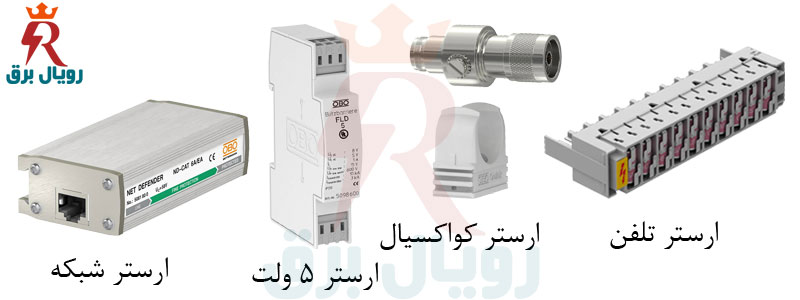

ارسترهای مخصوص شبکه دیتا و مخابرات در مدل ها مختلفی تولید و عرضه می گردد از جمله سرج ارستر مخصوص سیستم های تلفن، ارستر مخصوص حفاظت کابل کواکسیال، ارستر مخصوص شبکه و دوربین مدار بسته، ارستر واسط سریال، ارستر سیستم های چند سیمه شامل تک زوج و دو زوج و چهار زوج و همچنین ارستر سیگنال می باشد.

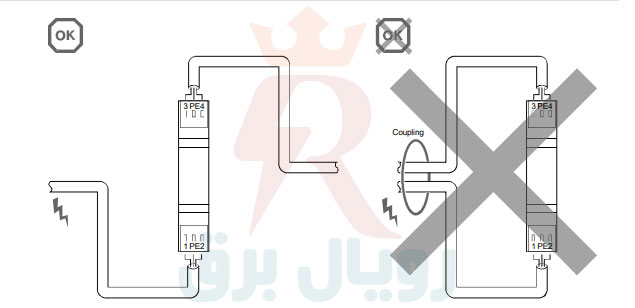

نحوه اتصال سرج ارستر های دیتا و مخابراتی معمولا بصورت اتصال سری با تجهیز تحت حفاظت می باشند البته در برخی از مدل ها با رعایت شرایطی امکان اتصال موازی نیز وجود دارد.برای حفاظت بهتر لازم از فاصله ارستر های دیتا از تجهیز تحت حفاظت بیشتر از 10 متر نباشد و هرچه این فاصله کمتر باشد قابلیت اطمینان ارستر افزایش می یابد.در زمان نصب ارستر های دیتا بایستی دقت شود که از ایجاد حلقه در مدار ورودی و خروجی ارستر اجتناب شود و مدارهای خروجی از مدار ورودی ارستر با فاصله از یکدیگر قرار بگیرند.

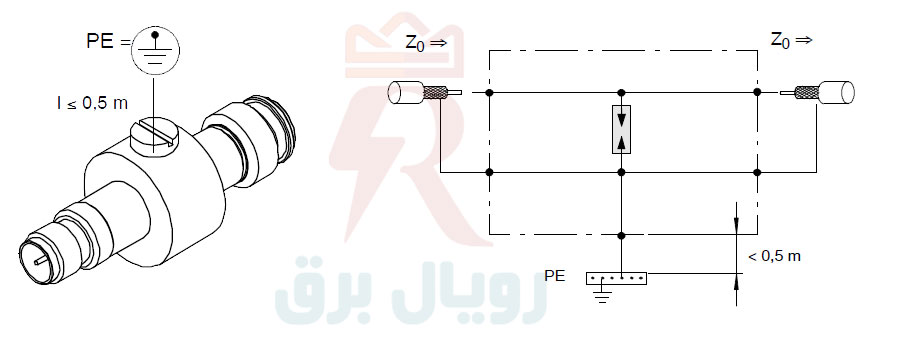

نحوه نصب ارستر کواکسیال به این صورت است که اتصال ارت بدنه فلزی ارستر کواکسیال باید مستقیم از طریق سیم ارت با طول کمتر از نیم متر به شینه ارت متصل گردد یا از طریق ریل مینیاتوری ارت شده که ارستر کواکسیال روی آن نصب شده انجام شود.

سرج ارسترهای دیتا و مخابراتی بخاطر اتصال سری معمولا نیازی به فیوز پشتیبان ندارند و فقط در مدل های چند سیمه حداکثر فیوز پشتیبان برابر با جریان مجاز مدار تجهیز می باشد.
