سرج ارستر کلاس D (نوع 3)
سرج ارستر کلاس D یا نوع 3 به عنوان سومین مرحله از حفاظت مدار به کار می روند و مشخصه این سرج ارستر ترکیب شکل موج جریان 1.2/50μs و شکل موج ولتاژ 8/20μs است.

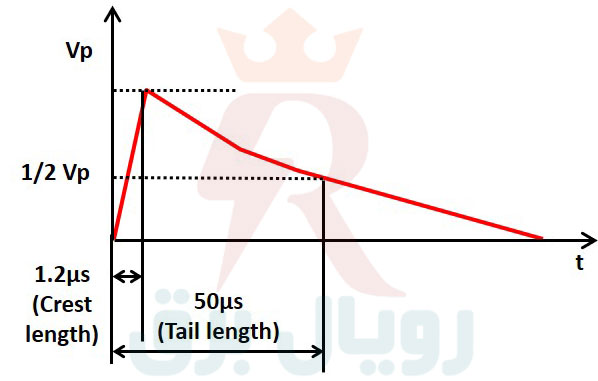

شکل موج 8/20μs چیست؟به طور کلی باید گفت موج ضربه سوییچینگ با شکل 8/20μS شبیه سازی می گردد و شکل موج ضربه ولتاژ با شکل موج 1.2/50μS و تمام تجهیزات حفاظت در برابر این امواج بایستی طبق استاندارد IEC 61000-4-5 و IEC 60060-1 توسط این شکل موج ها مورد تست و آزمون قرار بگیرند.این شکل موج شبیه سازی شده بیانگر دو پارامتر انرژی یک موج ضریه می باشد. عبارت اول اشاره به زمان بر واحد میکروثانیه داره که طول می کشد موج به مقدار 100 درصد خود برسد و عبارت دوم زمانی (بر حسب میکروثانیه) که طول میکشد موج به مقدار 50 درصد حداکثر خود کاهش پیدا کند.

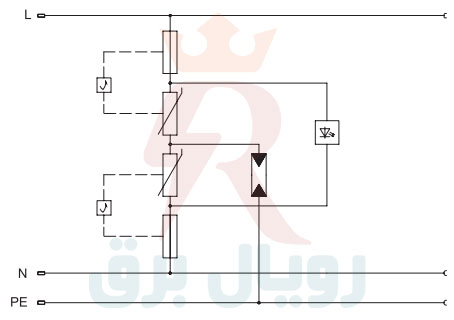

مشخصات فنی ارستر کلاس D
سرج ارستر کلاس D یا نوع 3 توانایی حفاظت در برابر پالس های الکترومغناطیسی صاعقه LEMP نفوذی از زون حفاظتی دو LPZ2 تا زون حفاظتی سه LPZ3 را دارند.سرج ارستر کلاس D یا نوع 3 به عنوان آخرین مرحله از حفاظت مدار می باشد و قادرند جریان 3KA با شکل موج 8/20μs را هدایت یا مسدود کنند و حداکثر سطح حفاظت مطابق استاندارد در این کلاس، 1.5KV است. ارسترهای کلاس D انواع مختلفی دارد و شامل ارسترهای تابلویی، ارستر DC ، ارستر دیتا، ارستر پریزی و غیره می باشد.ارسترهای کلاس D برخلاف سایر ارسترها معمولا بصورت سری متصل می شوند به همین دلیل محدودیت جریان خط دارند.
انواع ارستر کلاس D

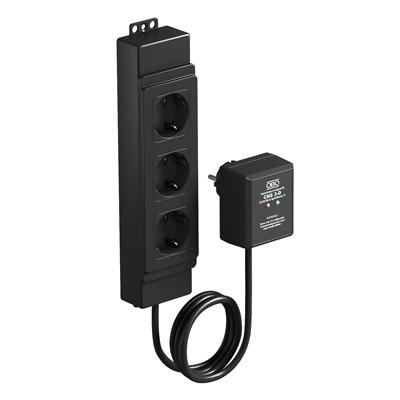

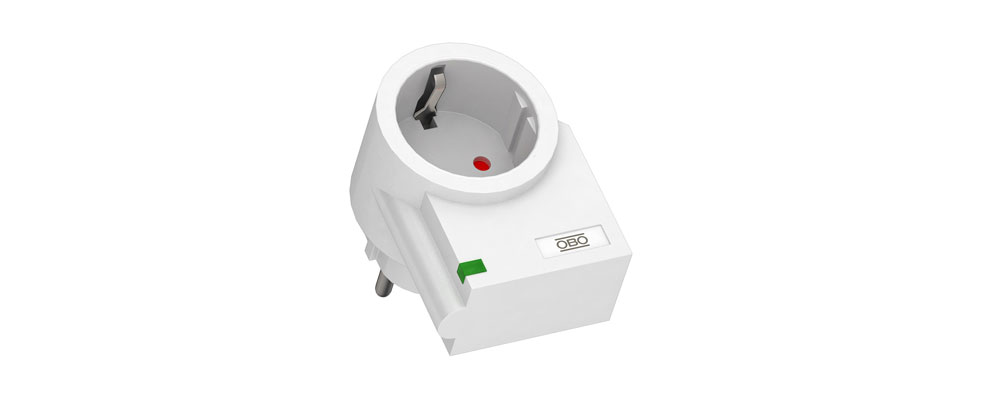

ارستر های کلاس D یا نوع 3 بسته به نوع و محل استفاده متفاوت می باشند. ارستر های کلاس 3 آخرین مرحله از حفاظت بوده به همین دلیل معمولا بصورت تکفاز 3 سیمه می باشند.رایج ترین ارستر کلاس D مدل پریزی آن می باشد که بصورت توکار یا روکار با چند خروجی می باشد.
کاربرد ارستر کلاس D

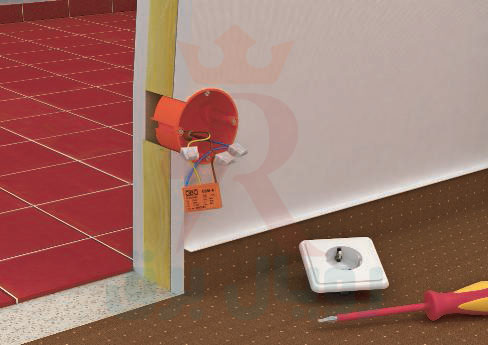

کاربرد ارستر نوع 3 آخرین مرحله حفاظت (مرحله سه) و بعد از کلاس C و نزدیک به مصرف کننده نهایی می باشد.مطابق با استاندارد IEC فاصله ارستر کلاس D از تجهیز مورد حفاظت نباید بیشتر از 10 متر باشد و هرچه ارستر به تجهیز تحت حفاظت نزدیکتر باشد کارایی و قابلیت اطمینان ارستر افزایش می یابد.از ارسترهای کلاس D یا نوع 3 در تابلوهای انتهایی، خروجی منبع تغذیه، خروجی پریزهای برق و تغذیه سرور استفاده می شود.
نحوه نصب ارستر کلاس D
نحوه نصب ارسترهای های کلاس D یا نوع 3 بسته به مدل بصورت اتصال سری، اتصال ثابت و یا اتصال پریزی می باشد.ارسترهای مخصوص منابع تغذیه بصورت سری یا موازی از طریق فیوز پشتیبان حداکثر برابر با جریان نامی ارستر اتصال می یابند.َ
سطح مقطع سیم اتصال به سرج ارستر D

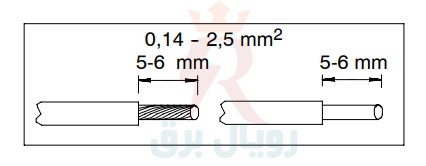

سطح مقطع سیم اتصال به ارستر کلاس D برای مدل مخصوص منابع تغذیه حداقل 0.14 و حداکثر 2.5 می باشد.
