سرج ارستر کلاس C+D (نوع 3+2)

سرج ارستر کلاس ترکیبی C+D یا نوع 3+2 از پرفروشترین و ارزانترین ارسترها می باشد. سرج ارستر کلاس ترکیبی 3+2 توانایی حفاظت همزمان دربرابر اضافه جریان های ناشی ازسوییچینگ 8/20μs و شکل موج ولتاژ 1.2/50μs را دارد.

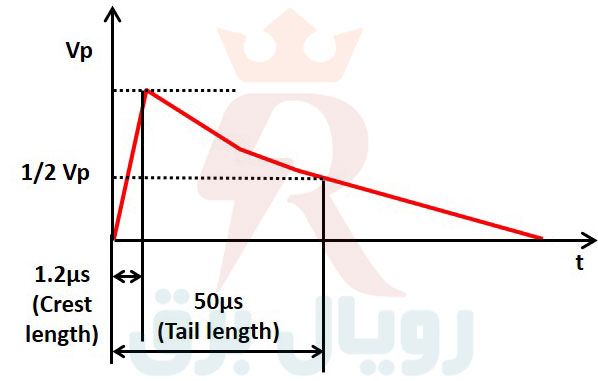

به طور کلی باید گفت موج ضربه سوییچینگ با شکل 8/20μS شبیه سازی می گردد و شکل موج ضربه ولتاژ با شکل موج 1.2/50μS و تمام تجهیزات حفاظت در برابر این امواج بایستی طبق استاندارد IEC 61000-4-5 و IEC 60060-1 توسط این شکل موج ها مورد تست و آزمون قرار بگیرند.این شکل موج شبیه سازی شده بیانگر دو پارامتر انرژی یک موج ضریه می باشد. عبارت اول اشاره به زمان بر واحد میکروثانیه داره که طول می کشد موج به مقدار 100 درصد خود برسد و عبارت دوم زمانی (بر حسب میکروثانیه) که طول میکشد موج به مقدار 50 درصد حداکثر خود کاهش پیدا کند.

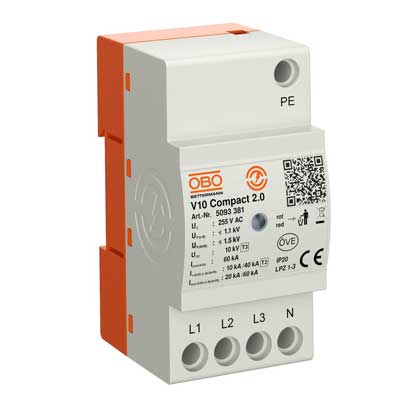

سرج ارستر کلاس C+D یا نوع 3+2 توانایی حفاظت در برابر پالس های الکترومغناطیسی صاعقه LEMP نفوذی از زون حفاظتی یک LPZ1 تا زون حفاظتی سه LPZ3 را دارند.

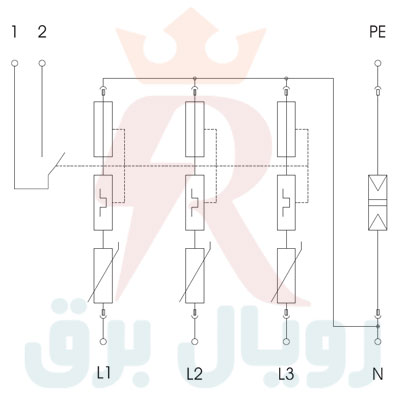

سرج ارستر کلاس ترکیبی C+D توانایی حفاظت در برابر سوییچینگ و پالس ولتاژ بصورت همزمان دارند و به طور کلی در سطح حفاظتی 10KA و حداکثر 20KA تولید می گردند. ساختار داخلی ارسترهای C+D معمولا بصورت وریستور یا ترکیب وریستور با اسپارک گپ می باشد.سطح حفاظت ولتاژی ارستر C+D معمولا کمتر از 1.1KV می باشد.

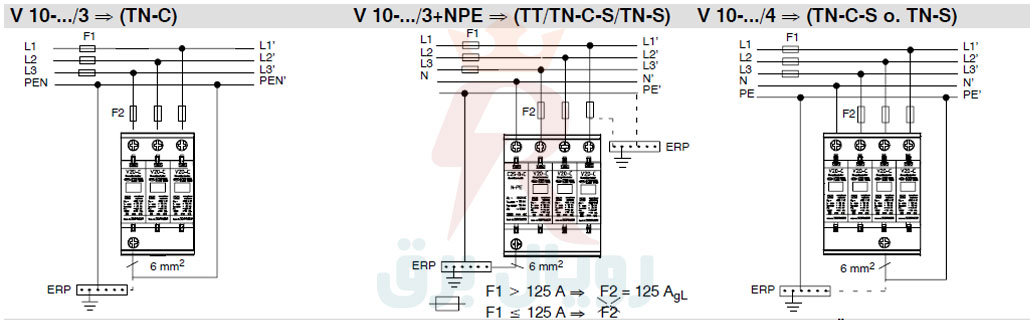

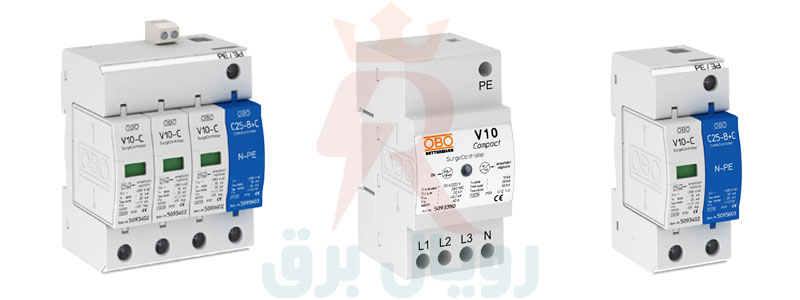

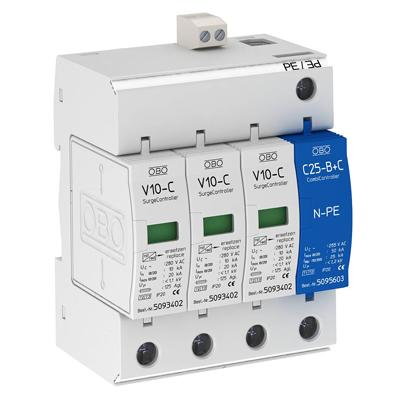

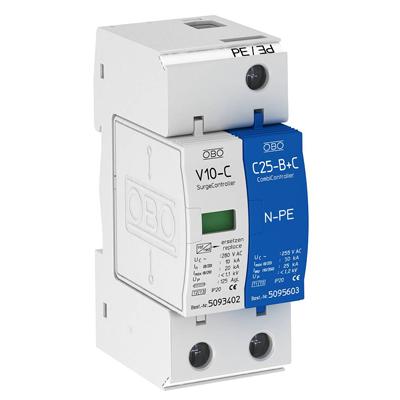

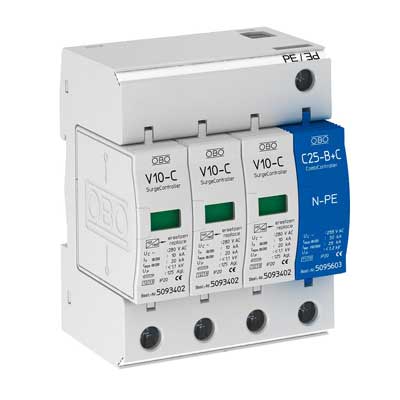

سرج ارسترهای کلاس C+D بسته به شبکه مورد بهره برداری بصورت تک فاز یا سه فاز می باشند. چنانچه ساختار توزیع نول شبکه بصورت مشترک یا TN-C باشد ارستر کلاس C+D بصورت تک پل برای شبکه تک فاز و سه پل برای شبکه سه فاز می باشند. و چنانچه ساختار شبکه بصورت مجزا یا TN-S باشد ارستر کلاس C+D بصورت دوپل برای شبکه تک فاز و چهار پل برای شبکه سه فاز استفاده می شوند.

طبق استاندارد IEC فاصله نصب بین دو ارستر کلاس C و D نباید کمتر از 5 متر باشد. رعایت این فاصله، مشکلاتی را در امور تابلو سازی ایجاد می کند که برای رفع آن، از ارسترهای کلاس ترکیبی C+D استفاده می شود.ارستر های کلاس ترکیبی 2+3 در تابلوهای انتهایی، ساختمان های مسکونی و خانه های ویلایی استفاده می شود.

نحوه اتصال سرج ارستر کلاس C+D بصورت موازی با خط مورد حفاظت و بعد از کلید اصلی تابلو و قبل از مابقی تجهیزات حفاظتی نصب می گردد. اتصال از خط باید توسط فیوز پشتیبان از نوع کاردی با حداکثر جریانی که توسط سازنده ارستر توصیه می شود انجام گیرد.چنانچه سایز فیوز بالادست سرج ارستر از مقدار حداکثر فیوز پشتیبان ارستر کمتر باشد نیازی به نصب فیوز پشتیبان نمی باشد.

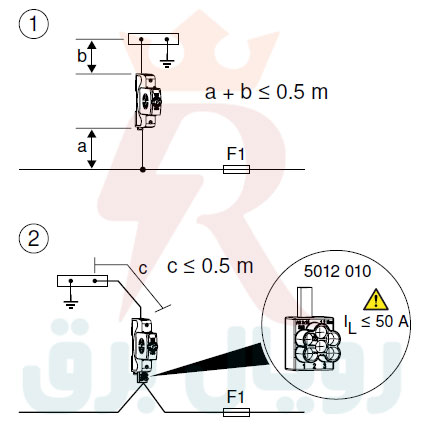

طول سیم انشعاب از کلید تا فیوز پشتیبان و از فیوز تا ارستر و از خروجی ارستر تا شینه ارت داخل تابلو در مجموع بایستی کمتر از نیم متر باشد و چنانچه این شرایط برقرار نباشد باید سرج ارستر بصورت اتصال V قرار بگیرد.

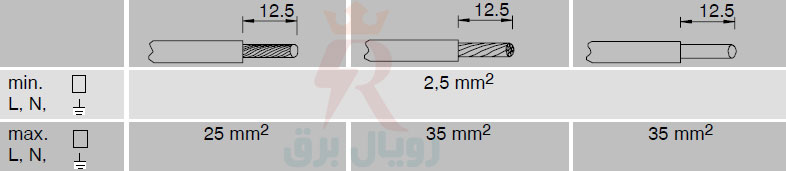

سطح مقطع سیم اتصال به ارستر کلاس C+D برای سیم های افشان حداقل 2.5 و حداکثر 25 میلی متر مربع و برای سیم های نیمه افشان حداقل 2.5 و حداکثر 35 و برای سیم مفتولی حداقل 2.5 و حداکثر 35 میلی متر مربع می باشد.

اتصال سرج ارستر کلاس C+D یا نوع2+3 بصورت موازی و ارتباط از طریق فیوز کاردی از نوع gL/gG انجام گیرد. حداکثر مقدار این فیوز توسط تولید کننده محصول بیان می شود.برای ارستر نوع 3+2 برند OBO این مقدار برابر با 125 آمپر می باشد.با به توصیه سازنده چنانچه سایز کلید یا فیوز بالادست ارستر از این مقدار کمتر باشد نیازی به نصب فیوز پشتیبان نمی باشد.
