سرج ارستر فتوولتاییک (سولار)

سرج ارستر فتوولتاییک یا ارستر خورشیدی به منظور حفاظت از تجهیزات سیستم فتوولتاییک مانند پنل های خورشیدی و اینورترها در برابر صاعقه استفاده می شوند.ارستر های فتوولتاییک در کلاس های مختلفی از جمله کلاس B ، کلاس B+C و کلاس C تولید و عرضه می گردند و بسته به کلاس و مدل توانایی حفاظت در برابر اضافه جریان صاعقه 10/350μS و یا سوییچینگ 8/20μS و یا هر دو بصورت همزمان را دارند.

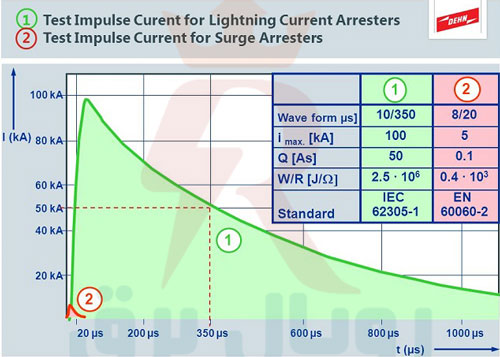

به طور کلی باید گفت موج ضربه صاعقه با شکل 10/350μS شبیه سازی می شود و موج ضربه سوییچینگ با شکل 8/20μS شبیه سازی می گردد و تمام تجهیزات حفاظت در برابر این امواج بایستی توسط این شکل موج ها مورد تست و آزمون قرار بگیرند.این شکل موج شبیه سازی شده بیانگر دو پارامتر انرژی یک موج ضریه می باشد. عبارت اول اشاره به زمان بر واحد میکروثانیه داره که طول می کشد موج به مقدار 100 درصد خود برسد و عبارت دوم زمانی (بر حسب میکروثانیه) که طول میکشد موج به مقدار 50 درصد حداکثر خود کاهش پیدا کند.در شکل زیر شکل موج صاعقه و سوییچینگ را مشاهده می کنید.

سرج ارستر فتوولتاییک یا سولار بسته به مدل و کلاس ارستر توانایی حفاظت در برابر پالس های الکترومغناطیسی صاعقه LEMP LPZ0 نفوذی از زون حفاظتی صفر تا زون حفاظتی دوLPZ2 را دارند بخاطر همین، قابلیت استفاده در فضای باز و یا داخل ساختمان را دارند.ارسترهای فتوولتاییک برای سیستم های سولار دارای/فاقد سیستم صاعقه گیر ایزوله استفاده می شوند.

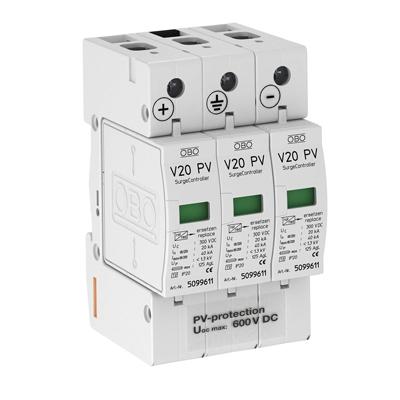

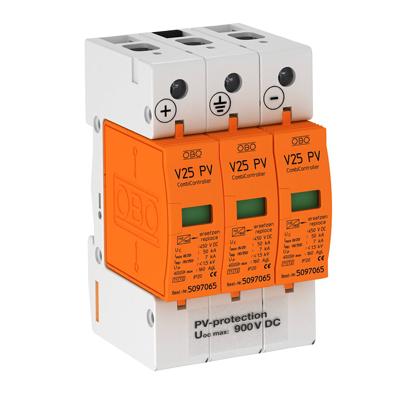

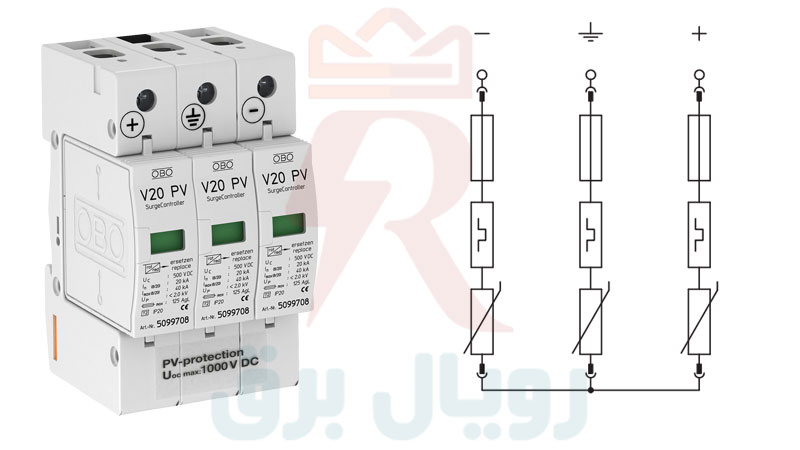

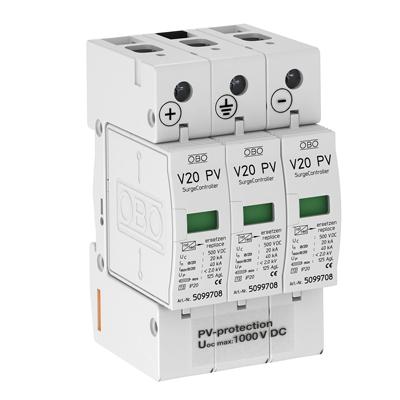

سرج ارسترهای فتوولتاییک معمولا بصورت سه پل (مثبت، منفی و ارت)ساخته می شوند چون همانطور که از نامش پیداست برای حفاظت تجهیزات سولار یعنی برق مستقیم DC استفاده می شوند.بسته به تعداد آرایه های خورشیدی ارسترهای فتوولتاییک در سطوح ولتاژی 300 ولت، 600 ولت، 1000 ولت و 1500 ولت تولید می شوند.

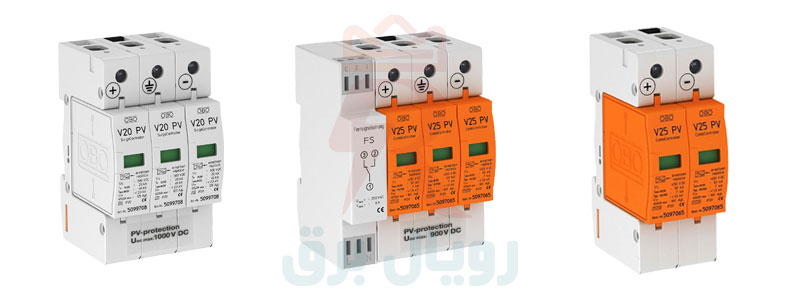

هنمانطور که پیش تر اشاره شد ارسترهای فتوولتاییک در کلاس های حفاظتی و سطوح ولتاژی مختلف تولید می شوند ولی در حالت کلی انواع ارستر سولار جهت حفاظت تجهیزات ولتاژ مستقیم بصورت سه پل برای شبکه های دارای ارت و یا بصورت دو پل برای شبکه های سولار با اتصال مستقیم به زمین می باشند.ارستر های خورشیدی هم مانند ارستر های پاور ممکن است دارای خروجی آلارم باشند.

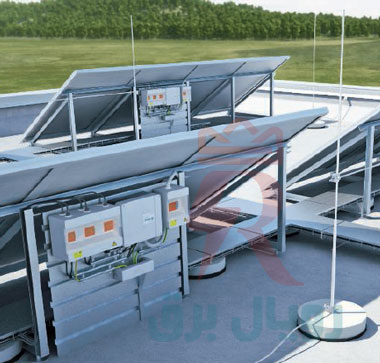

از ارسترهای فتوولتاییک جهت حفاظت تجهیزات حساس و گران قیمت در سمت آرایه های خورشیدی با ولتاژ مستقیم استفاده می شود. ارسترهای سولار عموما برای حفاظت از اینورترها یا مبدل برق مستقیم به متناوب استفاده می شود.

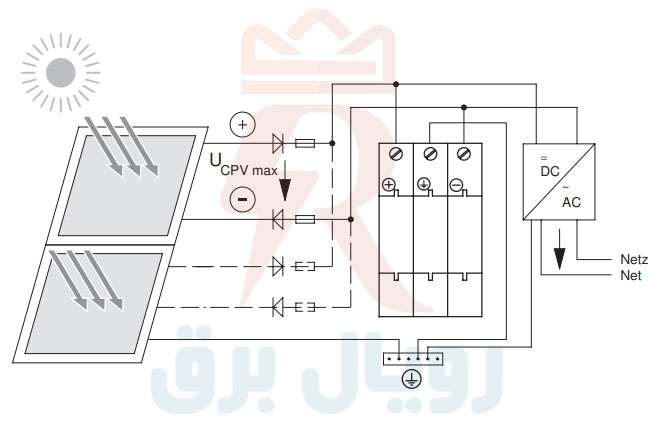

سرج ارستر های سولار بصورت موازی با خط و در ورودی اینورتر با ولتاژ مستقیم متناسب با حداکثر ولتاژ تولیدی توسط سلول های خورشیدی با فیوز پشتیبان نصب می گردد.خروجی ارستر فتوولتاییک به شینه ارت سمت DC با رعایت ضوابط متصل می گردد.

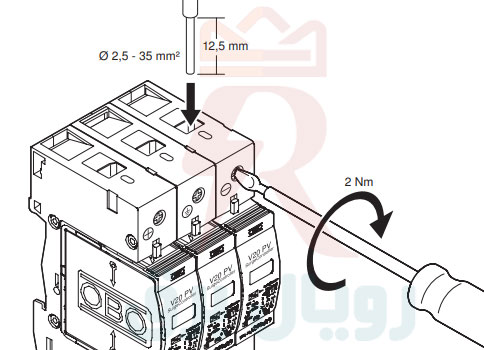

سطح مقطع سیم اتصال به ارستر سولار برای سیم های افشان حداقل 2.5و حداکثر 25 میلی متر مربع و برای سیم های نیمه افشان حداقل 2.5 و حداکثر 35 و برای سیم مفتولی حداقل 2.5 و حداکثر 35 میلی متر مربع می باشد.

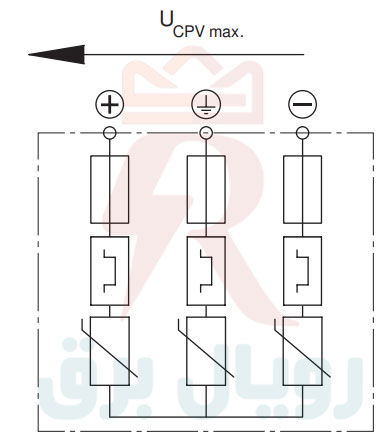

اتصال سرج ارستر سولار بصورت موازی و ارتباط از طریق فیوز کاردی از نوع gL/gG انجام گیرد. حداکثر مقدار این فیوز توسط تولید کننده محصول بیان می شود.برای ارستر 1000 ولت این مقدار برابر با 125 آمپر می باشد.با به توصیه سازنده چنانچه سایز کلید یا فیوز بالادست ارستر از این مقدار کمتر باشد نیازی به نصب فیوز پشتیبان نمی باشد.
